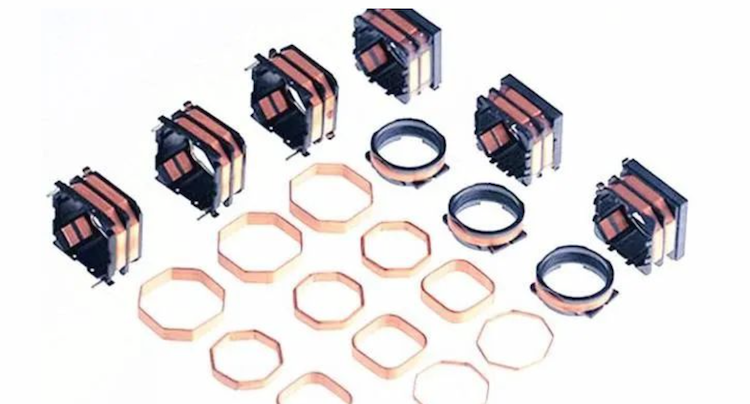

Äänikelan moottori(VCM) kuuluu lineaariseen tasavirtamoottoriin, jolla on pieni koko, yksinkertainen rakenne ja muut ominaisuudet, ja siitä tulee mobiilipäätekameroiden yleisimmät tuotteet, sen toimintaperiaate on sähkömagneettinen työntövoima, jonka jännitteinen kela tuottaa pysyvän magneettikentän vaikutuksesta. ja etu- ja takakiekon muodonmuutoksen synnyttämä reaktiovoima muodostavat vuorovaikutuksen muodostaen yhdistetyn voiman, joka ajaa linssiryhmää edestakaisin liikkumaan, toimimaan tarkentajana ja saavuttamaan kuvan selkeyden tavoitteen. Äänikelamoottorin toimintaperiaatetta käytettiin alun perin kaiuttimen värähtelyäänen tuottamiseen, joten sitä kutsutaan äänikelamoottoriksi.
Teolliset sovellukset puhekelamoottoreille
Äänikelamoottorien tuotantoteollisuus on pääasiassa ruoko-, magneetti-, käämi- ja muiden perusmateriaalien ja -tarvikkeiden tuotantoteollisuutta, älypuhelimien, kannettavien/tablettitietokoneiden, turva-/konferenssikamerajärjestelmien, autoelektroniikan, antennidroneiden ja muiden elektronisten laitteiden tuotantoteollisuutta. . Jalostusteollisuuden markkinoiden puhekelamoottoreista älypuhelimet, taulutietokoneet ja muut sovellukset ovat erityisen merkittäviä.
Markkinatutkimustietojen mukaan Kiinan älypuhelinteollisuusketju kehittyy kovaa vauhtia, kotimaiset älypuhelimet kasvattavat markkinaosuuttaan maailmassa ja Kiinasta on tullut maailman suurin matkapuhelinvalmistaja ja -tuotantokanta, joka tarjoaa valtavasti tilaa kehitykselle. kotimaisista VCM-yrityksistä. Koko vuonna 2021 älypuhelimia toimitettiin 343 miljoonaa kappaletta, kasvua edellisvuoteen verrattuna oli 15,9 prosenttia, mikä vastasi 97,7 prosenttia saman ajanjakson matkapuhelintoimituksista.
Tällä hetkellä maailmanlaajuisella VCM-teollisuudella on oligopolimalli, joka jakautuu pääasiassa Japaniin, Etelä-Koreaan, Kiinaan ja muille alueille. Heidän joukossaan japanilaiset yritykset TDK, Alps (ALPS) ja Sanmei (Mitsumi) hallitsevat yli 40 prosenttia maailman äänikelamoottorien markkinaosuudesta ja hallitsevat edistyneen teknologian ja valmistusominaisuudet, Haosawa Electronics, SEMCO, Jahwa ja muut kiinalaiset. ja eteläkorealaiset yritykset seurasivat.
Ja matkapuhelinten kameramoduulien valmistuksen alalla tärkeimmät kameraelektroniikan valmistajat ovat valinneet sekä kustannussäästöt että nykyisen korkean tarkkuuden markkinoiden kysynnän täyttäminen matkapuhelinkameran tarkkuushitsausprosessissa.
Laserhitsausprosessi kameran VCM:lle

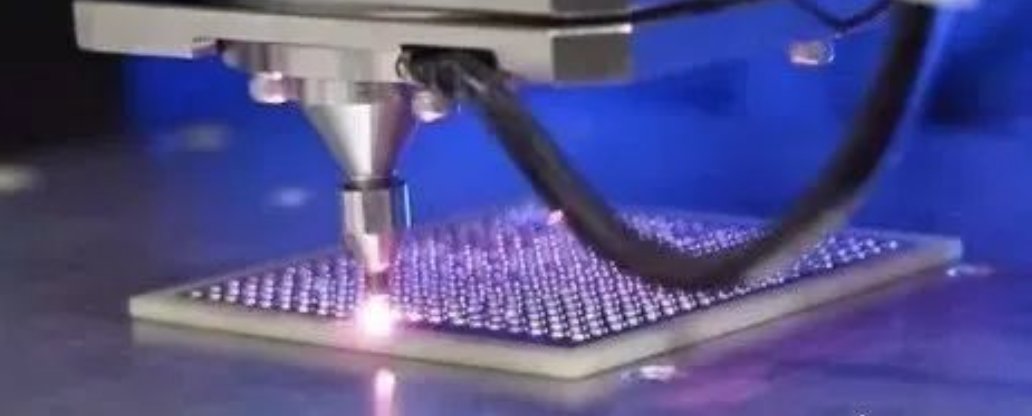

Kameramoduulien ja moduulissa olevien äänikelamoottorien laserhitsauksessa hitsausmateriaaleja ovat pääasiassa laserhitsauksen erikoisjuotepasta (pistejuotepasta laserhitsaus) ja lyijyttömät juotospallot (lasersuihkuhitsaus), joista juotospastan valinta. on erityisen tärkeää, ja tarvitaan erityistä laserjuotepastaa.
Jos käytät tavallista juotospastaa, siinä voi räjähtää tinaa, juotoshelmiä ja muita vikoja, jotka vaikuttavat vakavasti laserhitsauksen suorituskykyyn. Nykyinen varattuun asentoon hitsattava matkapuhelimen kamera on hyvin pieni, tarpeeksi pieni varaamaan vain {{0}},59 mm rakojuotteen tai jopa pienempi. Kamerahitsaus on nyt kehittynyt käsihitsauksesta laserhitsaukseen. Laserhitsauksen erikoisjuotepasta, koska siinä käytetään erityistä roiskeita estävää juotospastamateriaalia, voi varmistaa, että juotospasta ei roisku laserpikahitsausprosessissa (nopeasti 0,3 sekuntia), ja se voidaan agglomeroida välittömästi täydentämään hitsaustahnaa. laserhitsausprosessi.
Laserhitsauskone matkapuhelimen hitsausprosessissakamera ei vaadi työkalukosketusta, jotta vältetään laitteen pintavauriot, jotka aiheutuvat työkalun kosketuksesta laitteen pintaan, prosessointitarkkuus on suurempi. Se on uudenlainen mikroelektroninen pakkaus- ja liitäntätekniikka, jota voidaan täydellisesti soveltaa matkapuhelinten tärinänvaimennuskameroiden käsittelyyn. Siksi laserhitsauskoneella on erittäin laaja käyttömahdollisuus matkapuhelimen kameran ydinlaitteiden tuotannossa.

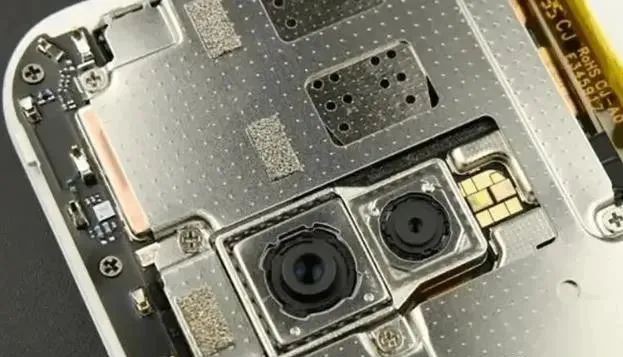

Esimerkiksi matkapuhelimen kameramoduuli kannattimien laserhitsausprosessissa, älypuhelimen kameran kiinnike on vain kynsisuojuksen kokoinen, mutta osia ja komponenttikoostumuksia on useita, ja osien materiaali on erittäin ohutta ja kevyttä. , joka tuo suuren haasteen hitsausprosessiin, perinteiset niitit, liimaus ja niin edelleen eivät ole kyenneet täyttämään hitsaustarpeita.
Laserhitsausprosessi tarkentaa tarkasti ja hitsaanopeasti korkeaenergisella säteellä, mikä johtaa täysin tasaisiin hitsaussaumoihin, vahvoihin hitseihin, parantuneeseen yleiseen sähkönjohtavuuteen ja ei vahingoita muita ympäröiviä työkappaleita.
