Ohjaamalla tarkasti suuren -teholaserin ja alhaisen ympäristön paineen-parametrien yhteensopivuutta-ja käyttämällä tyhjiöympäristöä estämään plasmapilven käänteinen bremsstrahlung (IB) -absorptiovaikutus-, tässä tutkimuksessa saavutettiin ultra-läpäisyhitsaus ultra-alloy mm. thinium thinium plate (10 mm tinium classs). Lisäksi prosessi tuotti hitsattuja liitoksia, joiden mikrorakenne ja mekaaniset ominaisuudet olivat erittäin tasaisia koko paksuusalueella.

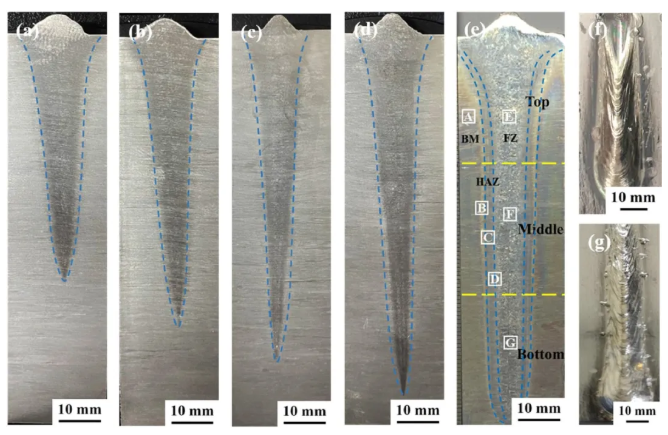

Tämä asiakirja vahvistaa, onko mahdollista saavuttaa korkealaatuinen-ultra-paksujen titaaniseosten liittäminen-erityisesti 100 mm:n paksuusalueella-tyhjölaserhitsauksella (VLBW). Pienentämällä ympäristön paine alle 10 Pa:n plasmasuihku käytännössä eliminoituu, mikä parantaa merkittävästi laserenergian tunkeutumiskykyä. 30 kW:n teholla ja 0,3 Pa:n ympäristön paineella saatiin onnistuneesti virheetön liitos, jonka tunkeutumissyvyys oli 95 mm. erityisesti välikaasuelementtien (N, H ja O) pitoisuus liitoksessa pysyi olennaisesti muuttumattomana perusmetalliin verrattuna. Liitoksen sulamisvyöhyke koostuu pääasiassa tasaisesti jakautuneesta säleestä-kuten "martensiitista", jonka mikrokovuus ja lujuus jakautuvat tasaisesti koko paksuudellaan. Liitoksen vetolujuus oli 987 MPa-, mikä osoittaa yhtä-lujuutta hitsaukseen verrattuna perusmetalliin-, kun taas sen iskuenergia ja murtolujuus ylittivät molemmat 90 % perusmetallin arvoista, mikä osoitti erinomaisen lujuuden ja sitkeyden tasapainon.
